在现代智能制造厂房（如锂电池极片涂布车间、半导体高阶封装厂及无菌制药车间）中，物料的高频、大批量周转通常依赖自动导引运输车（AGV）或智能叉车。这就要求净化区域与非净化区域之间必须设置大宽度的物流专用通道。然而，由于通道跨度大（通常宽度为 1800 mm ~ 3000 mm）、启闭频率高，传统的手动平开门或双开自动感应平移门无法解决气密性差、进出效率低、以及风淋除尘气流短路等难题。
为此，开发高气密性的“自动快速卷帘门货淋室”成为洁净物流通道的核心解决方案。本文将围绕快速卷帘门货淋室的气密双门互锁结构、高速启闭控制、以及双侧射流风淋除尘效率展开深度的结构设计分析。
一、 快速卷帘门的高气密性与高频启闭设计

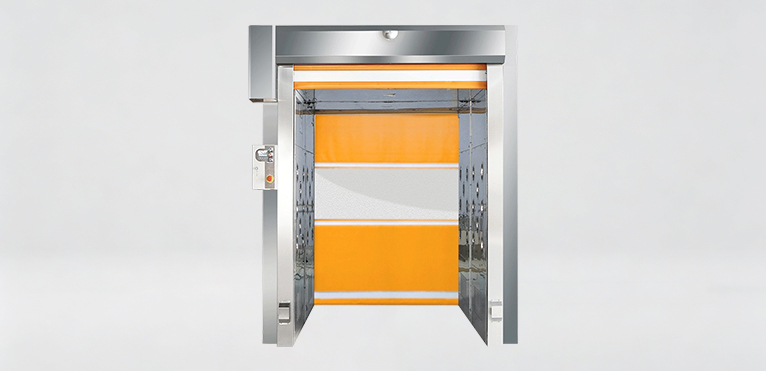

传统平开彩钢板门由于门扇自重较大，在大跨度（如外径宽 2300 mm × 高 2400 mm）情况下，长期频繁运行极易产生门轴下垂、铰链变形，导致密封磁条无法严密贴合。而快速卷帘门采用PVC基布或高强度铝合金帘片，利用电机驱动转轴卷动，极大降低了门体运行的结构阻力。
1. 帘布轨道“拉链式”自修复式气密结构
为了解决传统卷帘门轨道与帘布之间长达数米的侧边缝隙漏风问题，大通道货淋室引入了“拉链式”（Zipper-lock）导轨密封技术。卷帘门两侧边缘带有高分子连续拉链式咬合扣，在运行过程中，咬合扣在专用导轨槽内滑动，形成完全密闭的软接触防尘带。
在轨道凹槽内，嵌入高弹性的三元乙丙（EPDM）发泡密封橡胶条，或高密度双排尼龙防尘毛刷。通过双重挤压密封，即便在洁净室与外界维持 15 Pa ~ 20 Pa 高正压差的工况下，门体关闭时的单位面积漏风量也仅为 Q ≤ 1.8 m³/(m²·h)，远优于国家二级建筑气密性指标。
2. 伺服驱动系统的高速启闭曲线
物流通道对通关速度有极高要求，卷帘门的启闭速度直接影响AGV的通过频率及漏风时间。为此，驱动系统采用高精度伺服电机，配套绝对值编码器：
开启速度：1.2 m/s ~ 1.5 m/s（提升至 2.2 m 高度仅需 1.5 秒）。
关闭速度：0.8 m/s ~ 1.0 m/s。
加减速控制：为了避免门体在高速启闭终点受剧烈机械撞击，伺服控制器内置了“S型速度曲线”控制算法（如图1所示的加速度连续变化段）。当门体升/降至行程终点前 150 mm 时，电机自动转入电磁阻尼制动减速，实现平稳停障，电机日均可承受超过 2000 次的无故障循环启闭。
二、 气密双门电磁互锁与气流阻隔逻辑
货淋室的基本功能是在通道中起到“气闸室（Air Lock）”的作用，切断洁净室内部与外界的空气直接对流。
1. 双门电磁互锁逻辑
大通道快速卷帘门货淋室的两道卷帘门必须具有绝对的逻辑互锁功能：
当A门（非洁净区侧）感应开启时，B门（洁净区侧）的电磁锁处于断电锁死状态，并伴有红灯禁止通行提示；
A门完全关闭后，风淋程序启动，进行高风速喷淋除尘（通常设定为 10 ~ 15 秒）；
风淋结束后，系统自动释放B门锁死状态。此时，AGV或搬运人员触发B门感应，B门高速升起，物料安全通过；
在任何状态下，双门均无法同时处于开启状态。若发生火灾等紧急故障，控制面板上的紧急停止按钮（EMS）可在 0.1 秒内切断全系统配电，电磁互锁释放，两道卷帘门自动通过机械重力配重滑落或弹簧辅助弹开至全开状态，确保疏散通道畅通。
2. 正压气闸室漏风量理论计算
为论证该密封设计的有效性，我们可以利用缝隙流动理论，对大通道货淋室在未启动风淋、仅作气闸过渡时，双门不同密封状态下的漏风量（流向非洁净区）进行对比：
ΔP = P_洁净区 - P_非洁净区 = 15 Pa
设门缝总周长 L = 8.5 m：
传统自动平移门方案：平均缝隙宽度 δ = 3.0 mm。
泄漏面积为 A1 = L × δ = 0.0255 m²。
根据孔口流动公式，漏风量 Q1 = Cd × A1 × √(2 × ΔP / ρ)（取流量系数 Cd = 0.62，空气密度 ρ = 1.2 kg/m³）：Q1 = 0.62 × 0.0255 × √(2 × 15 / 1.2) ≈ 0.079 m³/s ≈ 284.4 m³/hKLC拉链式快速卷帘门方案：单边连续密封，名义缝隙宽度 δ_eff ≤ 0.1 mm。
等效泄漏面积 A2 ≤ 0.00085 m²。
代入同等压差公式：Q2 = 0.62 × 0.00085 × √(2 × 15 / 1.2) ≈ 0.0026 m³/s ≈ 9.4 m³/h
计算结果表明，金田瑞麟（KLC）采用的连续气密卷帘门结构，能将气闸通道的静态漏风量降低约 96.7%，极大地减轻了洁净区精密空调的压差控制负荷。
三、 双侧及顶部喷嘴高风速除尘系统设计
风淋除尘的物理机制是利用高动能的洁净空气射流，克服微尘在物料表面上的静电粘附及范德华力，并将其吹落卷入底部的初效过滤器。
1. 喷嘴排布与气流流场优化
为了避免在大尺寸货淋室内部出现“吹淋死角”，必须对喷嘴进行三维流场排布：

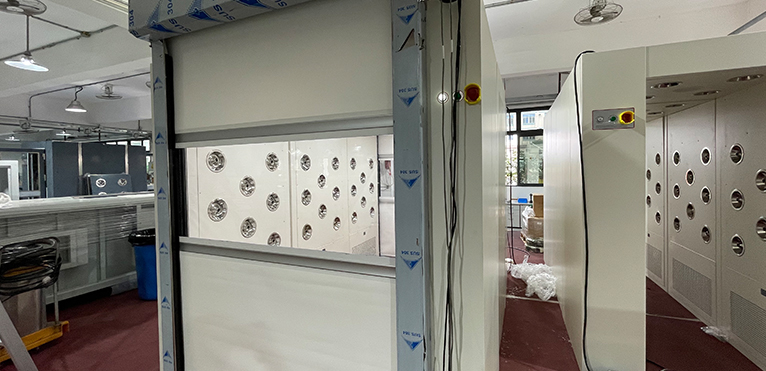

双侧大容量喷嘴：在货淋室两侧箱体壁板上，呈矩阵式交错排布直径为 Φ 30 mm 的镜面不锈钢可调喷嘴。两侧喷嘴高度覆盖自地面 200 mm 至 1800 mm 的作业范围。
顶部垂直喷嘴：在顶部天花板配置垂直向下喷射的喷嘴，与侧面喷嘴形成立体交叉吹淋。
交错吹淋角：两侧喷嘴不能正对排列，否则相对喷射的射流会因动量对撞而在通道中线上产生流场停滞区。通常设计两壁喷嘴交错 150 mm，吹淋角度向下倾斜 15° ~ 25°，在通道内形成一股旋转涡旋气流，极大地增加了尘埃粒子与射流接触的概率。
2. 高风速及换气指标实操参数
喷口出口风速：22 m/s ~ 25 m/s。该高风速能产生极强的气流剪切力，确保除尘效率。
吹淋室换气次数：整套吹淋风机送风系统需达到每小时 450 ~ 600 次的循环换气。吹淋气流夹带尘埃粒子，迅速通过通道两侧底部的回风百叶（配置活性炭初效过滤器），进入初、高效两级净化循环，确保舱室内悬浮粒子自净时间 ≤ 15 秒。
在金田瑞麟（KLC）的大通道货淋室整体质控流程中，其出厂前须在 22 m/s 额定工作风速下，对货淋室进行气动力学动态消磁除静电调测。通过内置的离子铜棒（Ionizing Bar），往送风射流中注入正负平衡的空气离子，能使物料表面附着的静电电压在 1.5 秒内降至 ±100 V 以下，从而让本来难以被吹落的亚微米级（0.5 μm ~ 1.0 μm）微尘随风落入底部回风口，确保被物料夹带进入洁净区的微粒数量减少 95% 以上。
核心技术问答（Quick Q&A）
Q1：货淋室大通道卷帘门采用PVC材质，长期承受风淋室内的高速气流，是否会产生向外鼓包、变形及震颤噪声？
A1：由于风淋时舱内喷出高达 22 m/s 的高速风，使内舱产生瞬时动压（可达 120 Pa ~ 180 Pa）。常规PVC门帘确实会发生严重的“向外鼓包”变形和振动异响。对此，KLC在门帘内部加入了等间距分布的高强度硬质铝合金抗风加强肋条（抗风压等级达 350 Pa 以上），并且其拉链式滑轨能将门帘张紧在凹槽中，确保在风淋全过程中，门体平整、无变形晃动，噪音始终控制在合理范围内。
Q2：若AGV在通行过程中，卷帘门因信号延时突然关闭，如何预防门体直接砸坏昂贵的AGV及精密半导体晶圆盒？
A2：为防范此类物理碰撞风险，货淋室通道口必须部署多重防砸安全防御体系：第一，在卷帘门轨道底部左右侧部署两路非接触式红外安全电眼，只要有AGV或物料阻断红外光，门体坚决不落；第二，在卷帘门底端配备无线安全气囊边沿（Wireless Safety Edge），一旦门体下边缘接触到任何轻微阻碍物（触发力 ≤ 10 N），气囊内气压变化会瞬时通过无线电信号命令伺服电机反转，在 0.15 秒内将门体全速拉升，彻底杜绝机械砸伤事故。
