在半导体晶圆制造、新型显示面板（OLED/TFT-LCD）等高精尖电子厂房中，洁净室的天花板通常需要满布风机过滤单元（Fan Filter Unit，简称FFU）。对于一个万级、千级乃至百级（ISO Class 5）的超大面积洁净车间，FFU的部署量往往数以千计。如何有效降低数千台风机同时运转带来的低频噪音，并在24小时不间断运行下降低高昂的能耗成本，是净化工程设计与运维的重大课题。
本文结合大型电子厂的实际部署案例，深度探讨基于直流EC马达的FFU群控系统设计、噪音控制技术路径，以及1000台FFU规模下的能耗与投资回报率（ROI）定量计算。
一、 直流马达与智能群控系统设计
传统的交流（AC）电容运转式电机在FFU中虽应用广泛，但其效率低下（通常仅为 45% ~ 55%），且发热量大、调速性能差（多采用三档有级调速）。相比之下，直流电子换向电机（EC电机，Electronically Commutated Motor）采用永磁体转子与集成变频控制芯片，在全寿命周期和全速度范围内表现出极高的效率（高达 82% ~ 90%），并可实现 0 ~ 100% 无级调速。
在大型电子厂项目中，单纯更换EC马达并不足够，必须配套建设智能FFU群控系统。该系统通常采用基于工业级Modbus-RTU总线协议或BACnet/IP协议的集中控制网络：
物理层架构：通过RS-485屏蔽双绞线，将FFU划分为若干控制组（每条总线回路物理挂载限额通常为 32 台或 64 台，加中继器可扩展至 255 台），汇总至现场区域网关。
监控层架构：中控室的主机（上位机SCADA系统）通过TCP/IP协议与现场网关通信，实现对每一台FFU的实时状态监控，包括启停状态、转速（RPM）、工作电流（A）、故障报警以及过滤器阻力变送器数据。
闭环控制策略（压差平衡）：系统根据部署在洁净区各测试点的压差传感器（量程 -50Pa ~ +50Pa，精度 ±0.5 Pa）反馈，动态微调对应区域的FFU风机转速。
例如，在金田瑞麟（KLC）承接的某高世代显示面板洁净室项目中，其智能FFU群控系统引入了“夜间节能模式（Night Setback）”。在非生产时段，系统在保证洁净区正压（对非洁净区维持 ≥ 15 Pa 压差）的前提下，将FFU的面风速从额定生产工况的 0.45 m/s 降至待机工况的 0.32 m/s。由于风机功耗与风量呈三次方的非线性关系，这一微调带来了极佳的节能效果。
二、 噪音控制技术路径：如何将运行噪音降至55dB(A)以下

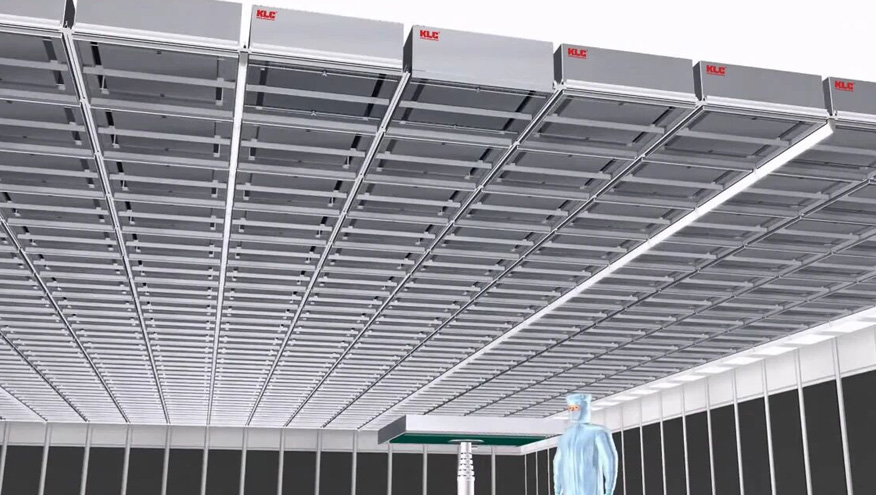

在成百上千台FFU密布的吊顶天花（FFU吊顶覆盖率通常在 30% ~ 80% 之间）下方，风机叠加产生的低频空气动力性噪音和结构振动噪音对车间作业人员的生理与心理健康具有极大的破坏性。根据《洁净厂房设计规范》（GB 50073），非单向流洁净室的噪声限值（空态或静态测试）不应大于 60 dB(A)，单向流洁净室不应大于 65 dB(A)。而在实际高标准项目中，业主通常要求单台FFU在额定出风速 0.45 m/s 下的噪音控制在 ≤ 55 dB(A)。
要达成这一苛刻指标，必须在FFU的箱体流道和风机结构上进行精密的声学优化：
1. 三维流线型进风导流罩设计
传统FFU的进风口由于突变断面的存在，容易在风机叶轮入口处产生剧烈的局部涡流，这正是高频空气动力性噪音的来源。通过在进风口配置复合阿基米德螺旋线或抛物线设计的流线型进风导流罩，使气流平顺滑入叶轮，流动损失降低 15%，因涡流产生的剪切噪音可降低 2 ~ 3 dB(A)。
2. 渐开线蜗壳与叶片平衡
采用高静压、后倾式离心叶轮，叶轮材料选用高强度高分子复合材料或抑振铝合金。叶轮必须通过高精度的动平衡校正，动平衡品质等级需达到G2.5级（即不平衡量带来的振动速度均方根值 ≤ 2.5 mm/s），从而在源头上抑制因偏心力引起的机械振动噪声。
3. 多阻抗复合式消音腔
在FFU箱体内壁，满铺厚度为 25 mm ~ 30 mm 的离心超细玻璃棉或阻燃型高密度聚氨酯消音海绵（吸声系数 α ≥ 0.85）。通过设计微孔消音板与消音腔的组合，将高频穿透声和低频气流声在流经消音腔时通过多重反射和粘滞阻尼转化为热能释放。

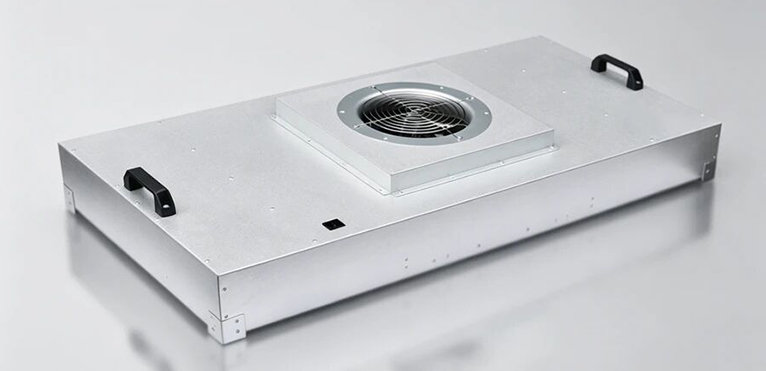

经过上述优化的金田瑞麟（KLC）直流EC-FFU，在标准无响室中测试，当出口静压为 120 Pa、面风速为 0.45 m/s时，机组正下方1米处的声压级噪音实测值仅为 49 ~ 51 dB(A)，远低于 ≤ 55 dB(A)的行业限定线。
三、 1000台FFU群控系统能耗投资回报率（ROI）实测计算
为了定量评估直流EC-FFU智能群控方案的经济可行性，我们以某电子厂房新建的千级洁净室项目为例进行对比测算。该项目设计部署FFU总量为1000台，外形尺寸为 1175 × 575 × 250 mm，额定运行风量为 1200 m³/h，对应面风速为 0.45 m/s，车间不间断运行（年运行时间 T = 8760 小时）。
1. 参数与功耗对比
方案A：传统交流（AC）FFU调速方案
单台AC-FFU在额定工况（风量 1200 m³/h，出口静压 110 Pa，含H13级过滤器初阻力 80 Pa）下的输入电功率：P_AC = 155 W = 0.155 kW
调速方式：现场变压三档手动调速（无法动态变频）
方案B：高性能直流（EC）FFU+智能群控系统（KLC提供）
单台EC-FFU在同等额定工况下的实际输入电功率：P_EC_rate = 75 W = 0.075 kW
引入智能群控系统的“昼夜自适应调节”（昼间14小时满载运行 0.45 m/s，输入功率 75 W；夜间10小时待机运行 0.32 m/s，输入功率 38 W）：
单台EC-FFU日均功耗计算：
E_EC_day = (0.075 kW * 14 h) + (0.038 kW * 10 h) = 1.05 kWh + 0.38 kWh = 1.43 kWh单台EC-FFU等效平均电功率：
P_EC_avg = 1.43 kWh / 24 h ≈ 0.0596 kW
2. 年用电量与电费对比
设工业电费单价为 0.80 元/kWh。
方案A（交流方案）：
1000台年总电量：W_AC = 1000 * 0.155 kW * 8760 h = 1,357,800 kWh
年运行电费：Cost_AC = 1,357,800 kWh * 0.80 元 = 1,086,240 元
方案B（直流群控方案）：
1000台年总电量：W_EC = 1000 * 0.0596 kW * 8760 h ≈ 522,096 kWh
年运行电费：Cost_EC = 522,096 kWh * 0.80 元 ≈ 417,677 元
3. 年节电量与节电率计算
年绝对节电量：
ΔW = W_AC - W_EC = 1,357,800 - 522,096 = 835,704 kWh年电费节省额：
ΔCost = Cost_AC - Cost_EC = 1,086,240 - 417,677 = 668,563 元节电率：
η = (W_AC - W_EC) / W_AC * 100% = (835,704 / 1,357,800) * 100% ≈ 61.5%
注：即使不启动夜间降速，全天候 24 小时维持 0.45 m/s 额定风速运行，年总电量也仅为 657,000 kWh，电费为 525,600 元，相比交流方案节电率依然达到 51.6%。在此基础上，由于EC电机发热量远小于AC电机，洁净室空调系统（Chiller）的二次冷负荷电耗可额外降低约 10% ~ 15%，综合能耗节省高达 60% 以上。
4. 投资回收期（ROI）评估
设备初投资差异：
直流EC-FFU单台售价（含群控通讯模块、双绞线网络部署及SCADA控制系统分摊成本）相比普通交流FFU贵约 600 元。
1000台增量初投资：ΔI = 1000 * 600 元 = 600,000 元。
静态投资回收期（Payback Period）：
T_payback = ΔI / ΔCost = 600,000 元 / 668,563 元/年 ≈ 0.90 年 ≈ 10.8 个月
实测数据显示，该电子厂项目在不到11个月的时间内，即可完全收回因采用直流EC马达智能群控系统而增加的初始投资。
在后续长达 8 ~ 10 年的风机运行周期内，该系统每年将持续为工厂创造超过 66 万元的净电费节省。这充分证明了高效、智能的洁净空气调节方案不仅是满足高精度工艺需求的底线，更是企业践行绿色低碳、实现精益化成本控制的必由之路。
核心技术问答（Quick Q&A）
Q1：在1000台大容量FFU群控系统中，如果其中一条Modbus总线分支发生信号反射导致通讯瘫痪，系统该如何设计防范？
答： 在大规模RS-485网络中，阻抗不匹配引起的信号反射是总线故障的主因。为了避免局部支路损坏导致全网瘫痪，在物理层布线时，必须在每条总线的末端节点并联一个 120 Ω、1/4W 的金属膜终端电阻。同时，群控网关应支持端口光电隔离保护（隔离电压不低于 2500 V），并在软件协议中加入多主站轮询重试机制（Retries=3，Timeout=200ms）。即使某一条支路断开，系统能在一秒内隔离故障支路，确保其余分区的FFU能继续正常闭环运行。
Q2：为什么直流EC马达能让FFU在高风阻（如过滤器积尘阻力翻倍）情况下依然保持风量恒定？
答： 交流马达的转速高度依赖输入电压频率，当过滤器积尘导致静压增加时，交流风机会因为“失速”而出现风量急剧衰减。而先进的直流EC马达（如KLC群控系统中使用的风机组件）内置了微型闭环自适应算法。马达控制器通过实时监测电机的反电动势（Back EMF）和实际输出工作电流，当检测到工作阻力（静压）从初始的 80 Pa 爬升至 200 Pa 时，控制芯片会自动增加电机的占空比（Duty Cycle）来提高转速，从而实现恒风量（Constant Airflow）输出，保证洁净室的换气次数不受过滤器堵塞的影响。
