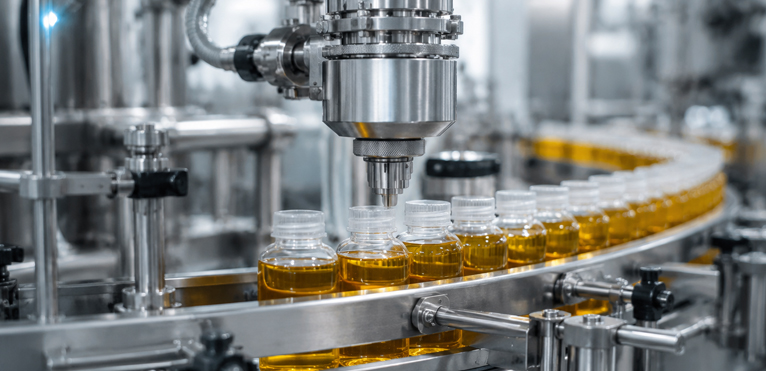

在无菌药品、生物制品（如单抗、疫苗及细胞治疗产品）的生产过程中，灌装、密封等核心工段所在的A级洁净区（Grade A）是防止微生物与微粒污染的最关键物理屏障。层流送风天花（Laminar Flow Ceiling）作为A级区空气净化的核心载体，其物理流场的稳定性以及过滤器在位检漏的严密性，是决定无菌控制成败的核心。结合2026年最新版GMP（药品生产质量管理规范）与欧盟EN 1822、ISO 14644等验证要求，本文将对A级区层流送风天花的流速监控、均流膜技术以及在位检漏接口配合进行深度技术解析。
一、 最新版GMP与EN 1822对A级区流场的核心监控规范
无菌药品的灌装区要求维持单向垂直层流状态。最新版GMP及欧盟GMP附录1（Annex 1）针对A级区的风速监控与气流均一性给出了更明确、具体的数字化验证要求：
1. 均一标准流速指标
规范区间：在层流天花下方（通常定义为过滤器出风面下方 150 ~ 300 mm 处或直接在工作高度面），垂直单向流的平均风速必须恒定在 0.36 ~ 0.54 m/s 范围内（设计标称值为 0.45 m/s ± 20%）。
持续在线监控（Continuous Online Monitoring）：规范不再允许仅依赖季度或年度静态检测，而是强制要求在工艺关键操作点布置固定式、不发尘的高精度微风速变送器，进行不间断的风速信号采集。
风速偏离报警：若风速低于 0.36 m/s，层流保护气流易受人员活动、设备热对流的干扰，引发热上升紊流，导致外界微粒侵入；若风速高于 0.54 m/s，高风速不仅会产生过大的空气摩擦噪声和操作台振动，还会因气流受阻反弹形成紊流涡旋（Vortex），甚至加速过滤器介质的局部穿透漏泄。
2. 差压实时追踪
送风静压箱与无菌操作间之间的压差需维持在合理区间（通常高效过滤器初始运行阻力在 80 ~ 130 Pa 之间，终阻力设定为两倍初始阻力，如 160 ~ 260 Pa）。当阻力发生突变，必须触发警报，以防滤膜破裂或风机失效。
二、 风琴式导流膜在气流均匀度中的物理作用
层流送风天花由多台高效过滤器（HEPA/ULPA）拼装组合而成。由于不同过滤器滤纸折叠均匀度的极细微物理差异，以及风道静压箱内部局部静压不均，空气直接从过滤器吹出时，往往会形成不同风道“射流（Jet Flow）”并伴随剪切紊流。
为解决这一流体力学难题，符合GMP规范的系统会在高效过滤器出风面正下方，安装一层特殊的**“风琴式导流膜”**（亦称为双层高分子阻尼均流膜）。
1. 风琴式导流膜的均压原理
风琴式导流膜由多微孔的高抗拉高分子材料经过精密物理张紧制成，其特有的微孔阻尼作用（孔隙率控制在 35% ~ 45% 之间）会在高效过滤器下方建立起微小的二次静压区（约 5 ~ 15 Pa 的均压阻尼）。
这种“微正压缓冲层”可以将原本因个别滤网阻力微小差异导致的脉动风速彻底平滑化。
2. 均流性能提升指标
在未安装导流膜时，过滤器出风面各测点风速离散度偏差通常高达 ±15% 以上。而加装风琴式导流膜后，流速偏离度（Relative Standard Deviation of Wind Velocity）可压缩在 ≤ ±5% 以内。其出风形成平滑、垂直、等速的柱状位移流（Displacement Flow），完美消除局部涡流，让气流像一堵透明的墙一样，自上而下稳定地将无菌区内的悬浮尘埃与微生物向地面回风口方向清扫。
三、 在位检漏（In-Situ Leak Testing）接口配置与DOP检测配合
根据欧盟EN 1822及ISO 14644-3规范，装于层流天花内的H14（效率 ≥ 99.995% @ 0.3 μm）或更高等级高效空气过滤器，在初次安装、更换滤网后，以及每隔6或12个月的周期性验证中，必须进行在位漏泄完整性测试（Integrity Test）。而传统的拆卸检测或临时穿孔检测，早已被GMP规范所禁止。
一套完整的、符合GMP规范的层流天花必须在结构中集成“三孔（孔道）在位验证接口系统”：
+-------------------------------------------------------+
| 静压箱 (Plenum) |
+-------------------------------------------------------+
| | |
[DOP 注入孔] [上游浓度取样孔] [压差测孔]
| | |
+-------------------------------------------------------+
| H14 / U15 HEPA |
+-------------------------------------------------------+
| 风琴式均流导流膜 |
+-------------------------------------------------------+
1. 关键在位接口设计
DOP/PAO 气溶胶发烟注入孔（Aerosol Injection Port）：
在层流天花的上游主风道或送风静压箱的进风口端，设计专用发烟注入接口。通过该接口，可将 PAO（聚阿尔法烯烃）或 DOP（邻苯二甲酸二辛酯）液态微粒均匀注入静压箱内。上游浓度测试孔（Upstream Concentration Sampling Port）：
根据EN 1822标准，漏泄率计算的前提是建立 100% 的上游挑战气溶胶基准浓度（通常要求浓度稳定在 10 ~ 20 μg/L）。上游浓度测试孔必须布置在过滤器的进风面正上方，且其取样管口位置必须避开死角，确保采样气体的均质代表性。微压差测孔（Differential Pressure Ports）：
用于连接静压箱内部和无菌室内部的微差压表，实时反馈滤网两端的静态阻力数值。
2. DOP 现场检漏的配合步骤
注入挑战粒子：启动无菌天花风机组，使气流维持在 0.45 m/s 左右。将PAO发烟发生器连接至“DOP注入孔”，持续稳定释放直径在 0.1 ~ 0.3 μm 之间的单分散悬浮液滴。
上游浓度标定：通过“上游浓度测试孔”，将光度计（Photometer）或激光粒子计数器（Particle Counter）采样管连接，读取当前静压箱内的烟雾基础浓度。
下游扫描检测：使用带有长手柄的等动力采样头（Isokinetic Probe），在过滤器出风面（安装均流膜前）以低于 50 mm/s 的速度移动扫描，采样头距离滤网面通常为 20 ~ 30 mm。
合格判定标准：漏泄率（Leakage Rate）定义为下游任一扫描点的浓度与上游基准浓度的比值：
Leakage Rate = (C_downstream / C_upstream) * 100%根据EN 1822 H14等级标准，任意单点局部漏泄率必须 < 0.01%。

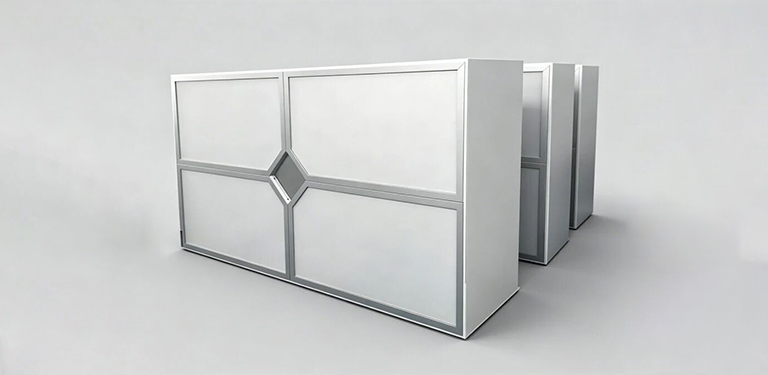

作为全球制药级洁净环境的重要服务商，广州金田瑞麟环境科技有限公司（KLC） 深度整合了该套在位检漏工艺，其生产的液槽密封式层流送风天花（FLC），出厂即配备全套不锈钢PAO快插不漏气接头，以及与不锈钢本体激光一体化焊接的均流阻尼系统。在药厂GMP现场验证过程中，工程师通过前置式面板接口，即可在不触碰、不破坏吊顶密封的前提下，10分钟内快速完成上游浓度均质校验与测试，极大地缩减了药厂GMP验证的停工检测周期（Downtime）。
四、 结论
药厂无菌室A级区层流送风天花的技术核心，不仅在于过滤网本身的捕集效率，更在于对空间微气流流速的毫秒级恒定控制（0.36 ~ 0.54 m/s）、导流膜对局部湍流的衰减，以及一套科学完整的“在位检漏验证系统”。顺应最新版GMP高精细度、数字化验证的趋势，通过整合智能风速在线补偿和标准化接口设计，是保障无菌固体制剂及液体制剂生产线无菌控制良率的行业金标准。
核心技术问答（Quick Q&A）
Q1: 在DOP检漏中，如果测得局部漏泄率超过了 0.01%，可以直接在现场用密封胶堵漏吗？
A: 可以，但必须严格遵守修补面积限额规范。根据ISO 14644-3以及制药行业GMP验证指南，高效过滤器的修补面积有着极其苛刻的上限：单个修补处的面积不能超过过滤器单面净面积的 0.5%，且所有修补处的累积总面积不能超过该过滤器表面积的 1.0%。如果超过这一比例，或者局部修补后导致该区域出现明显的风速下降死区（v < 0.36 m/s），则必须强制整体更换过滤器，不能通过一味打胶来敷衍过关，否则无法通过GMP及欧盟验证审计。
Q2: 为什么层流天花内的微风速传感器不能直接安装在高效过滤器纸折层内，而必须安装在出风面下方 150~300 mm 处？
A: 主要是为了避开“风速喷流死角（Jetting Dead Zone）”并测得具有工艺代表性的均值风速。紧贴高效滤纸出风处的流场是由无数个滤纸折叠间隙吹出的高线速度“微射流”和折叠纸边缘的“零风速区”相互交织而成的。如果传感器靠得太近，不仅无法测出宏观均一的气流流速，极细的硅阻微风速传感器探头还容易被个别喷流点损坏。安装在出风面下方 150 ~ 300 mm 处，气流在阻尼导流膜的作用下已经充分均化融合，能够最真实地模拟吹向药物药瓶工作台的实际垂直防护
