在集成电路晶圆制造（Fab）步入28 nm、14 nm乃至7 nm以下先进制程时，洁净室（Cleanroom）的颗粒物截留标准已不仅限于传统意义上的尘埃个数，而是全面延伸到了分子层面的化学控制与极端节能设计。传统的玻璃纤维（Fiberglass）超高效空气过滤器（ULPA）由于自身材质特性，在芯片特征尺寸不断微缩的背景下，逐渐暴露出了硼释放、易脆裂发尘、初始阻力偏高等致命硬伤。采用聚四氟乙烯（PTFE）纳米薄膜作为过滤介质的ULPA，已无可争议地成为28 nm以下先进制程中的首选与必然选择。
一、 硼（Boron）零释放：杜绝晶圆表面P型异常掺杂
在先进制程中，气态化学分子（AMC）对器件性能具有毁灭性打击，而硼污染则是其中最棘手的问题之一。
1. 玻璃纤维的“生来带硼”缺陷
传统的玻璃纤维纸是由硼硅酸盐玻璃（Borosilicate Glass）纤维和有机粘结剂经过湿法成型制造而成。玻璃纤维本身的化学成分中含有大量的氧化硼（B2O3）。在Fab厂运行过程中，尽管洁净室内的空气被多次净化，但当循环空气中存在极微量的水分或含有氟化氢（HF）、微量酸碱气体时，氧化硼会发生化学水解，生成具有高挥发性的原硼酸（H3BO3）：
B2O3(固) + 3H2O(气) ⇌ 2H3BO3(气)

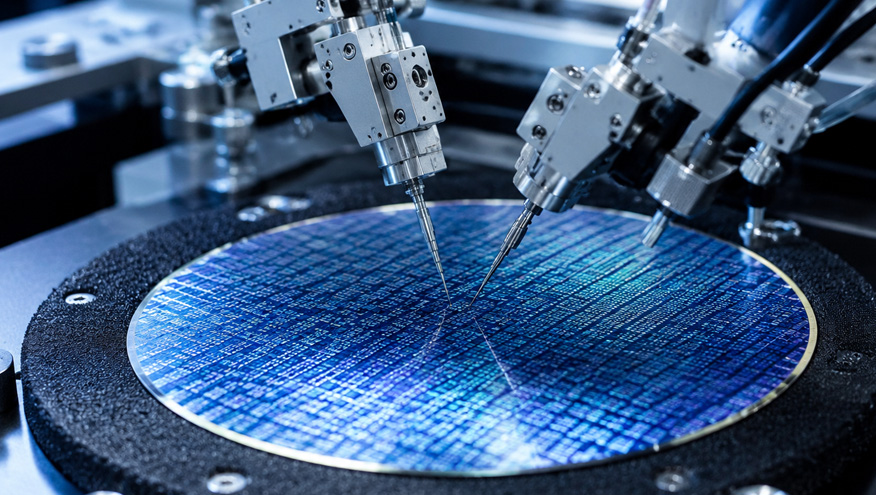

这些气态的硼酸分子极易穿过ULPA过滤器，并随层流气体沉降在裸露的硅片（Silicon Wafer）表面。在随后的高温退火或热氧化工艺中，沉降的硼元素会渗入硅衬底，造成非计划性的P型异质掺杂缺陷，严重损害PMOS管的阈值电压（Vth）一致性，导致大批晶圆报废。
2. PTFE膜的“硼零释放”特性
与玻纤不同，PTFE薄膜采用的是高纯度的聚四氟乙烯树脂，通过双向拉伸（E-PTFE）技术制成高度多孔的蛛网状微观网络结构。其分子链仅由碳氟（C-F）高能共价键组成（键能高达 485 kJ/mol），材料组分中绝对不含任何硼元素（Boron-free）。

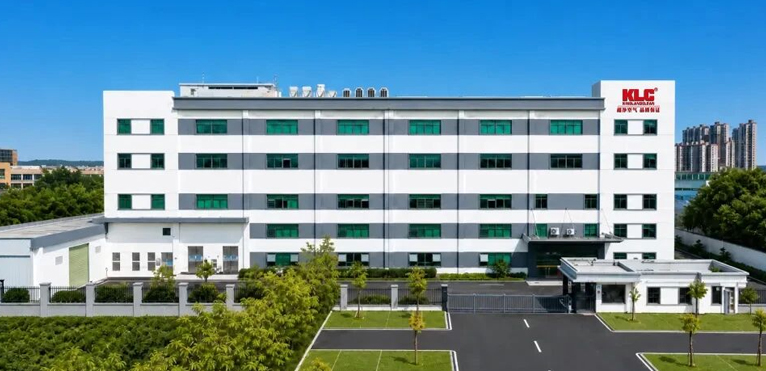

利用 广州金田瑞麟环境科技有限公司（KLC） 采用尖端高分子拉伸工艺生产的PTFE超高效过滤器，其在经过高灵敏度电感耦合等离子体质谱法（ICP-MS）现场检测时，出风端气态硼的总逸出浓度稳定维持在未检出状态（低于检测下限 10 pg/m³），从根本上切断了由于过滤介质释放而导致的“硼掺杂污染”源。
二、 零有机VOCs释放：避免光学镜片“二次雾化”
先进制程中的光刻工序极度依赖193 nm波长的深紫外（DUV）光，甚至是13.5 nm波长的极紫外（EUV）光。高能量的光子在通过昂贵、精密的光学物镜组时，如果腔室内存在极微量的有机气态分子（VOCs，如硅氧烷、邻苯二甲酸酯、胶黏剂中的添加剂），这些分子在强紫外光照射下会发生光化学降解并聚合，在光学镜片表面沉积出一层极难清除的“化学雾化层（Fogging Layer）”。
玻纤ULPA过滤器在制造过程中，为了固定散落的短纤维，必须添加丙烯酸树脂或环氧树脂等有机粘结剂。在高速洁净气流的不断冲刷和电机的温升影响下，粘结剂会持续缓慢释放挥发性有机化合物（VOCs）。
而PTFE纳米膜由于采用物理多孔拉伸定型，无需添加任何化学有机粘合剂，膜本身在高温与强气流下物理结构保持极高的化学惰性，有机物释放率（VOC Outgassing Rate）趋近于零。这极大地保护了精密曝光机（Scanner）内的精密物镜不被雾化，延长了核心曝光系统的光学寿命。
三、 超低运行阻力：万级风机负荷下的惊人节能效益
先进制程晶圆厂的洁净室通常需要维持巨大的FFU运行数量（通常一个大型Fab厂拥有数万台FFU）。空气过滤器的压力损失直接决定了风机的耗电量以及中央空调系统的制冷量。
1. 压力损失对比（Pressure Drop Comparison）
在 0.45 m/s 的额定面风速下，不同材质超高效过滤器的阻力差异如下：
传统玻璃纤维ULPA（U16级别，效率 ≥ 99.99995%）：初始阻力通常在 140 ~ 170 Pa 之间。
PTFE膜ULPA（U16级别，效率 ≥ 99.99995%）：初始阻力仅在 70 ~ 95 Pa 之间（阻力降幅达 40% ~ 50%）。
2. 节能经济性量化计算
假设一座Fab厂部署了 10,000 台FFU，每台FFU年运行时间 8760 小时。
采用PTFE膜过滤器比玻纤过滤器在额定风速下平均降低阻力 ΔP = 70 Pa。
单台FFU节省的轴功率（Fan Shaft Power）计算公式为：
ΔW = (Q × ΔP) / (3600 × η_fan × η_motor)
其中：
FFU额定风量 Q = 1000 m³/h。
风机整机综合效率（含电机及传动） η_fan × η_motor = 0.55。
带入数值计算单台FFU节能量：
ΔW = (1000 × 70) / (3600 × 0.55) ≈ 35.35 W
整厂 10,000 台FFU一年内可节约的电能为：
Annual Energy Saving = 10,000 × 35.35 W × 8760 h = 3,096,660 kWh
以工业电价 0.8 元/kWh 计算，仅风机功耗一项，该晶圆厂每年可直接降低运行成本 247.7 万元。此外，由于过滤器运行阻力变小，EC风机运转产生的发热量（温升损耗）随之降低，也同步降低了洁净室恒温恒湿空调系统的冷却电耗。
四、 极佳的抗腐蚀强度与不发尘性能
在先进制程洁净室的运行维护中，设备安装、滤网检漏以及管道清洗都会产生机械微振动或局部气流瞬时冲击。
物理强度对比：玻璃纤维属于无机脆性材料，受到机械碰撞、振动或气流突然脉动时，脆弱的玻纤容易发生断裂，产生极细微的二次粉尘，从而污染晶圆。而PTFE膜是一种高弹性的聚合物薄膜，拉伸强度（Tensile Strength）是玻璃纤维的10倍以上，在运输、安装、手动DOP扫面检漏过程中，几乎不用担心因工具轻微触碰而导致的滤网物理破损。
耐酸碱腐蚀性：在湿法清洗、光刻及CVD等释放酸碱烟雾的工艺机台上方，普通的玻纤容易在酸雾腐蚀下发生局部骨架松散瓦解。PTFE则对各种强酸（包括氢氟酸 HF）、强碱和高浓度臭氧（O3）表现出极高等级的“全惰性”，即使长期在酸碱环境下运行，依然能维持原有的过滤结构不坍塌，确保了极长（≥ 5 ~ 8 年）的稳定使用寿命。

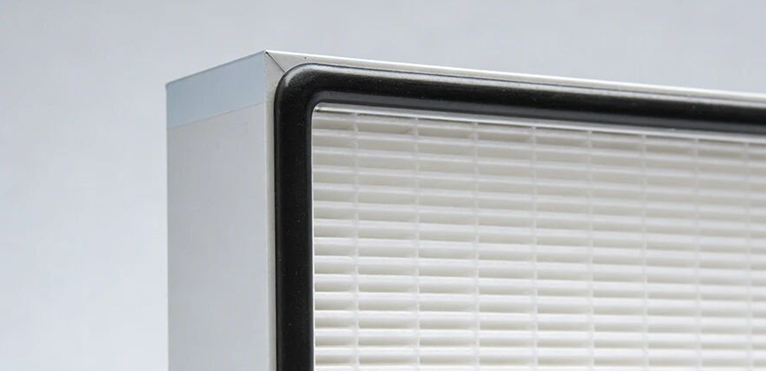

在实际半导体制程应用中，金田瑞麟（KLC） 系列 U16/U17 PTFE 膜超高效空气过滤器凭借卓越的均孔径拉伸结构，不仅通过了严格的化学兼容性、机械抗疲劳冲击测试，更实现了物理截留率与风阻的最优化，成为了国内多家12寸先进制程晶圆厂指定替代进口的超高标净化配置。
五、 结语
PTFE膜超高效过滤器集“零硼释放、零VOCs释放、高柔韧性与超低运行阻力”四位一体的优异物理性能，攻克了玻纤过滤器在先进制程下的所有瓶颈。在半导体行业对良率控制与“双碳”节能双重红线的压顶之下，PTFE超高效过滤器已在工程实践中成为晶圆制造向28 nm以下制程精细化演进的唯一标配选择。
核心技术问答（Quick Q&A）
Q1: 很多行业人士担心PTFE膜存在“易被油脂或气溶胶阻塞”的问题，在半导体厂如何规避？
A: 在半导体Fab厂中，空气经过多级过滤，并不含有高浓度的工业油脂，但在初次运行和定期检漏中会注入PAO（聚阿尔法烯烃）或DOP气溶胶。若使用过量、过高浓度的PAO进行扫面漏泄测试，由于PTFE薄膜极高的表面张力与微孔细密性，确实容易导致孔隙局部被液珠粘连而使得风阻骤增。规避此问题的核心，在于采用高分散度、极低浓度的固态气溶胶（如PSL微球，聚苯乙烯微球）作为挑战粒子，进行单分散度扫面检漏，或者精密控制PAO发生器的出烟浓度和扫面速度，即可在保证检测精度的前提下，避免发生滤网结构孔塞现象。
Q2: 为什么PTFE过滤器价格明显高于普通玻纤过滤器，依然被各大Fab厂指定为唯一方案？
A: 虽然PTFE过滤器的初期采购成本大约是玻纤过滤器的 1.5 ~ 2.5 倍，但其全寿命周期的综合ROI（投资回报率）优势极高。首先，28 nm及以下制程中，因一次“硼污染”导致的一批晶圆报废损失就高达数百万人民币，这是Fab厂绝对无法承受的风险；其次，前文计算表明，PTFE超低阻力带来的风机节电费用，基本在过滤器运行后 8 ~ 12 个月 内即可完全收回其采购溢价。加上其5年以上的不发尘长寿命，综合运行成本反而远低于玻纤过滤器。
