在半导体前道晶圆制造厂房中，光刻、刻蚀及薄膜沉积等核心工艺区域对环境尘埃粒径与数量有着极度苛刻的限定。根据ISO 14644-1国际标准，ISO Class 1至Class 5级（百级至一级）的超级洁净区，必须对粒径 ≥ 0.1 μm 的超细微颗粒实施绝对拦截。在这种极端工艺环境下，传统的垫片密封（Gasket Seal）高效过滤器因橡胶易老化、接触面不均匀导致的“绕渗泄露”风险，已无法满足品质控制底线。
因此，采用非挥发性、自愈合、长寿命的液槽密封技术（Gel Seal）并匹配超高效过滤器（ULPA）已成为行业标准配置。本文将深度剖析硅油液槽的气密性物理机制、针对 0.12 μm 颗粒的 99.9995% 过滤效率测试，以及天花龙骨系统（FFU/BFU）的刀架匹配与现场安装控制标准。
一、 硅油液槽密封的物理机制：无压降绕渗的静水压闭环
传统的橡胶条密封（如EPDM发泡密封条）依靠机械螺栓压紧提供密封变形量。在长期交变温湿度和震动工况下，密封橡胶极易产生应力松弛（Relaxation），导致局部接触压降衰减，形成微观漏风孔道。

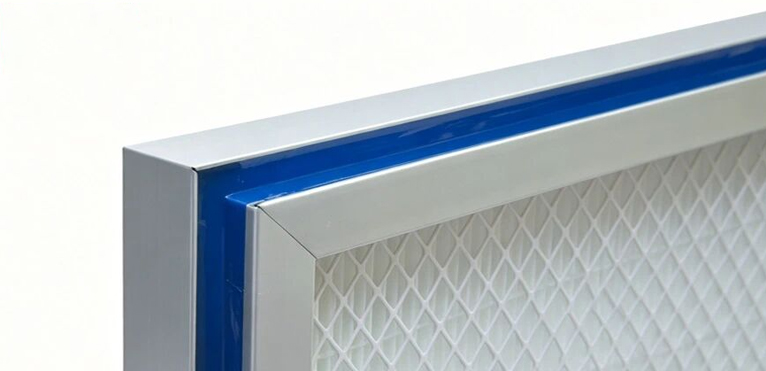

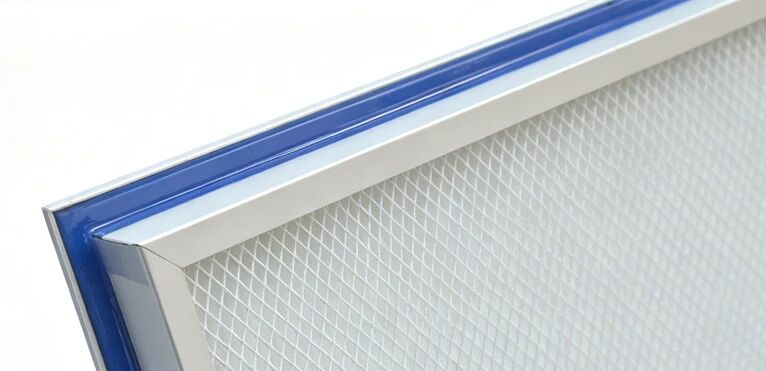

而液槽密封（Gel Seal）则是将具有高粘度、半固态、自愈合性能的专用硅酮灌封胶（或环保型液槽果冻胶）注入过滤器框架的环形U型槽内。其密封的底层物理逻辑是利用液体在刀架中插入后产生的静水压（Hydrostatic Pressure）及材料的毛细粘附阻尼，形成一条没有机械摩擦、无材料应力疲劳的流体静密封面。
1. 静力平衡与极限抗吹穿压力计算
当过滤器安装就位，天花龙骨系统的下垂刀架插入硅酮液槽中，槽内胶液受挤压抬升。要保证系统在工作状态下不发生气流“吹穿”（Blowout）绕渗，液槽深度和刀架插入深度必须满足以下流体力学平衡关系：
ΔP_work < ΔP_crit = (ρ_gel - ρ_air) × g × h_embed + τ_yield
其中：
ΔP_work 为过滤器工作阻力（通常初阻力为 130 Pa ~ 150 Pa，终阻力通常设定为 350 Pa ~ 400 Pa）。
ρ_gel 为液槽密封胶的密度，约为 980 kg/m³。
ρ_air 为空气密度，约为 1.2 kg/m³。
g 为重力加速度，取 9.8 m/s²。
h_embed 为刀架实际插入液槽的深度（标准深度通常为 15 mm ~ 18 mm）。
τ_yield 为硅油密封胶在半固态下的屈服剪切应力（Yield Stress，这是防止液体被吹开的分子粘滞阻力，高品质液槽胶的屈服值通常大于 350 Pa）。
若我们忽略微小的空气密度和屈服应力，仅计算纯静水压抗力：
ΔP_crit_static = 980 kg/m³ × 9.8 m/s² × 0.015 m ≈ 144 Pa
在实际工况中，由于液槽胶具有极高的表观粘度（旋转粘度高达 1 × 10⁵ mPa·s ~ 2.5 × 10⁵ mPa·s）和粘弹屈服特性，其实际临界抗吹穿压力 ΔP_crit 通常可达 1200 Pa ~ 1800 Pa，远大于过滤器最大终阻力 400 Pa。这意味着只要安装到位且刀架完好，该液槽密封系统可确保实现真正的零泄露。
二、 0.12μm微粒 99.9995% 过滤效率：ULPA过滤器的严苛测试标准
在半导体超级洁净区，ULPA（Ultra-Low Penetration Air）过滤器是过滤核心。其滤料通常由直径在 0.1 μm ~ 1.0 μm 之间的超细无碱玻璃纤维经湿法抄造而成。
根据 EN 1822 及 ISO 29463 标准，过滤器的性能必须针对其“最易穿透粒径”（MPPS，Most Penetrating Particle Size）进行测试。对ULPA过滤器而言，其MPPS区间正好落在 0.10 μm ~ 0.18 μm。因此，选取 0.12 μm 单分散聚苯乙烯乳胶球（PSL）或邻苯二甲酸二辛酯（DEHS）气溶胶作为测试介质，是评定其过滤效率的最严苛手段。
U15/U16 级超高效过滤器性能参数对比
| 效率级别 (EN 1822) | MPPS区间最易穿透粒子过滤效率 | 最易穿透粒子穿透率 (Penetration) | 额定风速下初阻力 (风速 0.45 m/s) |
|---|---|---|---|
| U15 | ≥ 99.9995% | ≤ 0.0005% | 130 Pa ~ 150 Pa |
| U16 | ≥ 99.99995% | ≤ 0.00005% | 160 Pa ~ 190 Pa |
广州金田瑞麟环境科技有限公司（KLC）在提供给半导体前道晶圆厂的超高效空气净化系统（U15级别液槽式ULPA）中，严格执行100%逐台出厂效率与扫漏双检测：
测试仪器：采用多通道高精度激光粒子计数器（颗粒物检测下限可达 0.05 μm），配备程控精密三维扫漏探头。
扫漏测试（Leak Scan Test）：在过滤器上游注入浓度为 1 × 10⁵ ~ 1 × 10⁶ 个/L的DEHS气溶胶，对滤网出风面进行等动力扫描采样（扫描速度 ≤ 20 mm/s）。任何单点测得的局部透过滤（Bypass Leak）若大于 0.001%，即判定为不合格。
三、 刀架匹配标准与现场施工的关键工艺控制
即使过滤器本身效率再高，如果天花吊顶龙骨系统（T-Bar天花或FFU龙骨）的刀架尺寸不匹配，或者在施工中受拉力变形扭曲，液槽密封胶便无法与刀架完全严密契合，气密环流就无法闭合。
1. FFU天花龙骨刀架匹配的核心参数规范
刀架厚度 T：标准厚度通常推荐为 1.5 mm ~ 2.5 mm。刀架过厚会过度排开液槽内的胶液，导致胶液溢出污染龙骨表面；刀架过薄（小于 1.0 mm）则强度不足，容易受应力产生局部弯曲变形。
刀架垂直下垂高度 H_knife：标准下垂净高度为 25 mm ~ 30 mm。
刀架水平度误差：在单个过滤器安装跨度内（例如 1200 mm 长度范围内），刀架边缘的水平高低偏差必须控制在 ≤ 0.5 mm。若偏差过大，高点处的刀架无法充分浸入液槽，产生漏风死角。
2. 液槽过滤器现场安装施工的质控步骤（标准工序流程）
为了保证现场一次安装合格率，施工全过程必须严格遵循以下质量控制标准：
刀架检查与打磨修整：安装过滤器前，施工人员需对天花龙骨的铝型材刀架进行全面检查。刀架上绝对不允许有残留的铝屑、焊渣或明显的氧化斑点。必须用3M百洁布进行二次打磨，并使用无水乙醇进行去油去灰擦拭。
液槽胶静置固化状态检查：出厂自带液槽密封胶的过滤器（如KLC高品质液槽超高效过滤器），在发运至工地后，应在 20°C ~ 25°C 的库房环境中平放静置不低于 24 小时，待其分子链网状交联完全恢复后，由质检员目测液槽表面平整度，确认无气泡、无漏油、无结皮。
注入高度校核：液槽胶灌注高度应精确控制在槽深的 2/3（约 20 mm ~ 24 mm）。胶位偏低（低于槽深 1/2）会导致刀架切入厚度不够；偏高（超过槽深 3/4）则在刀架插入时导致胶液溢漏。
垂直平稳提升吊装：安装时，严禁单边倾斜上推。应使用专用螺杆提升工具，多点同步、匀速垂直推入龙骨。确保刀架平滑且正中切入液槽中线，四周偏心误差控制在 ±1 mm 以内。
通过执行上述精细化的安装实务标准，广州金田瑞麟环境科技有限公司（KLC）在大湾区承接的某ISO Class 2高纯度晶圆车间项目中，成功实现了2500个点位液槽ULPA过滤器的安装。在后续的现场DOP/PAO原位检测扫漏中，一次性扫漏合格率达到了惊人的 100%。这不仅有力保证了半导体生产线在启动调试初期的净化自净时间缩短至 5 分钟以内，更在随后的长期连续高压运行中保持了零密封泄露的完美记录。
核心技术问答（Quick Q&A）
Q1：硅油液槽超高效过滤器在长期使用后，若需要进行空气系统消杀（如使用过氧化氢汽体 VHP），VHP气体会不会对液槽内的密封硅胶产生溶胀、硬化或腐蚀性损伤？
A1：半导体和生物医药混合厂房对消杀介质的耐受度有严格要求。高品质的液槽过滤器所采用的液槽密封胶（例如KLC采用的高纯度双组份加成型加温固化硅胶），其分子链主要由硅氧键（Si-O-Si）构成。该化学键的能级极高，对强氧化性的过氧化氢（VHP，浓度通常在 350 ppm ~ 600 ppm）具有极佳的化学惰性。实测证明，在长达 100 次以上的VHP消杀循环后，密封胶的针入度（硬度）和质量变化率均在 ±1% 以内，无任何老化、硬化或开裂现象。
Q2：若在旧厂房改造中发现原来的龙骨刀架太短，不满足 15mm 的切入深度标准，如何保证液槽密封不发生穿透泄漏？
A2：如果现场由于土建或龙骨限制导致刀架长度不足（例如实际切入深度仅为 8 mm ~ 10 mm），这会大幅降低静水压密封抗力。补救方案主要有两种：一是定制“反刀架”式过滤器转换接头，对既有龙骨刀架进行物理延长；二是选用高粘稠度、高屈服应力（τ_yield ≥ 500 Pa）的特制“果冻胶”进行槽内灌注。高屈服值可以弥补物理浸入深度的不足，使系统即便在 10 mm 浅度切入下，依然能够抵抗 600 Pa 以上的高系统风压而不发生任何泄露。
