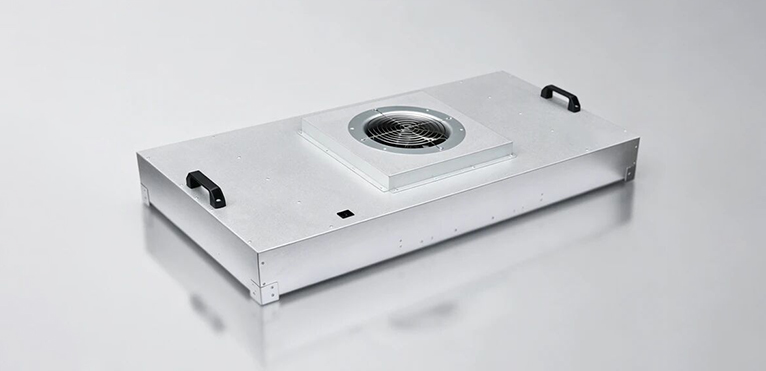

在12寸（300 mm）晶圆制造的先进制程（如28 nm、14 nm及以下级别）中，工艺设备内部的局部微环境（Mini-environment）控制水平直接决定了最终的产品良率。光刻机（Scanner）与化学气相沉积（CVD）设备作为核心工序载体，其对空气中的气态分子污染物（AMC）以及流场微波动的敏感度极高。设备端过滤单元（EFU, Equipment Filter Unit）作为微环境净化的核心设备，必须在流场流速控制、化学滤网整合以及闭环无级调节上实现严丝合缝的精细化匹配。本文将深入探讨晶圆制造微环境中EFU的高精度控制方案与关键技术指标。
一、 EFU微环境流场与高精度风速控制要求
1. 均流层流的重要性
在12寸光刻机内部，尤其是掩膜版（Reticle）传输区和硅片曝光台（Wafer Stage）周围，空气流速必须保持在极度稳定的均流状态。如果风速过高或流场产生涡流，会导致极细微的温度振荡和微振动，进而影响光刻对准精度（Overlay Error）；如果风速过低，则无法及时带走机械运动产生的微尘（Particles）。
根据半导体标准规范及晶圆厂实操规范，光刻/CVD微环境内的设计指标通常如下：
目标风速区间：0.12 m/s 至 0.15 m/s（或部分高热负荷腔体设计为 0.3 m/s ± 10%）。
风速均匀度：面风速偏差（Uniformity Standard Deviation）控制在 ≤ ±5% 以内。
微压差管理：微环境内部对外部洁净室需维持 +5 Pa 至 +15 Pa 的稳定正压，以阻断外部颗粒物向内部渗透。

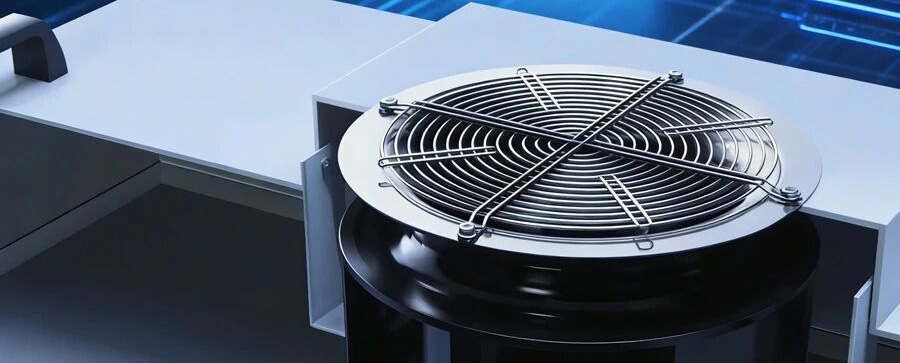

2. EC电机的精细化调速基础
传统的交流三速电机无法实现高灵敏度的风速补偿。在现代先进制程设备的EFU设计中，无刷直流EC（Electronically Commutated）电机已成为标准配置。EC电机能耗低、温升极小，且支持 0 ~ 10 V 模拟信号、4 ~ 20 mA 电流信号或基于 Modbus-RTU 协议的数字控制，为微环境风速的无级、毫秒级快速调整提供了底座。
二、 针对AMC与特殊气态污染物的化学过滤器整合方案
随着特征尺寸的缩小，AMC（Airborne Molecular Contamination，空气分子污染）对硅片的威胁已超过传统的悬浮颗粒物。例如，碱性气体（胺类、氨气等）会干扰光刻机化学放大光刻胶（CAR）的酸催化反应，引起“T-top”等显影缺陷；而有机挥发物（VOCs，如NMP、硅烷等）则会在精密光学镜片上析出，造成镜片“雾化”（Fogging）和透光率永久性退化。
1. 化学过滤器的多层级靶向设计
高精度的EFU系统必须高度整合多级化学过滤器（Chemical Filters），通常采用模块化“三明治”排布结构：
| 过滤层级 | 靶向去除污染物 | 活性滤料材料与机制 | 目标出口浓度要求 |
|---|---|---|---|
| 第一级：酸性滤网 | SOx, NOx, HF, HCl 等酸性气体 | 载碱改性高活性炭 / 离子交换纤维 | < 0.5 ppb |
| 第二级：碱性滤网 | 氨气（NH3）、有机胺（如 NMP） | 载酸改性活性炭（磷酸或柠檬酸浸渍） | < 0.1 ppb |
| 第三级：VOCs滤网 | 酯类、酮类、芳香烃等中性挥发性有机物 | 高比表面积椰壳活性炭（物理吸附） | < 0.5 ppb |
在实际系统设计中，广州金田瑞麟环境科技有限公司（KLC） 提供的晶圆级高容尘、低阻力化学过滤器，其采用独特的配方浸渍工艺与矩阵分布技术，确保了在面风速为 0.15 m/s 时，对低浓度（20 ~ 50 ppb）的氨气和 NMP 的单次通过去除效率（Single-pass Efficiency）依然稳定保持在 ≥ 99.5% 以上，同时将初始结构运行阻力死死限缩在 35 ~ 55 Pa 之间，大幅缓解了EC风机的压头负载。
2. 化学过滤寿命与微压降控制
由于微环境内部空间极其局限，化学过滤器通常紧贴着末端的超高效过滤器（ULPA）安装。化学活性滤料随着吸附饱和度的提高，阻力会有一定程度的上升（通常在额定寿命终点阻力上升不超过 20 Pa）。因此，EFU的流体动力学设计必须留出足够的阻力富余量，避免因滤网寿命衰减造成出风流速系统性降低。
三、 微环境风速闭环无级调节系统及算法实现
在生产运行过程中，晶圆传送门的开合、机械臂的上下料运动以及设备内部局部的温度波动（CVD工艺中的热辐射）都会引发流场的瞬时阶跃扰动。为确保微环境风速实时维持在目标线，EFU需要一套极其灵敏的闭环无级控制系统。
1. 硬件采样架构
微风速传感器：在EFU出风面正下方 100 mm 处，呈等面积矩阵排布至少3个基于热穿透（Thermal Anemometry）原理的高精度微风速传感器。传感器量程为 0 ~ 1.0 m/s，精度达到 ±0.01 m/s。
微压差变送器：在工艺腔体与主洁净室隔板处部署微压差变送器（量程 -50 ~ +50 Pa，精度 ±0.1 Pa），用于压差反馈。
2. 闭环控制算法逻辑（增量式PID）
控制系统通过主PLC或DDC控制箱进行实时运算。由于流体运动存在较大的纯滞后与惯性环节，通常采用增量式PID控制算法配合动态死区限制，避免风机电机因细微流场扰动频繁震荡（Hunting）。
其控制输出改变量 Δu(k) 的数学表达为：
Δu(k) = Kp × [ e(k) - e(k-1) ] + Ki × e(k) + Kd × [ e(k) - 2e(k-1) + e(k-2) ]
其中：
e(k) 为当前周期的风速偏差值（e(k) = v_target - v_actual）。
Kp, Ki, Kd 分别为比例系数、积分系数和微分系数。
为避免控制死区，当 |e(k)| < 0.005 m/s 时，设定 Δu(k) = 0。
当机台启动或传送门开闭导致正压骤降时，压差环将接管系统，将风速拉升至安全上限（如 0.2 m/s），确保正压不丢失；待传送门关闭且正压恢复后，系统平滑平移回风速控制主线。
广州金田瑞麟环境科技有限公司（KLC） 智能EFU机组的实测数据显示，在光刻机传送室（EFEM）工艺开阖过渡的瞬时压力波动下，通过该闭环算法控制，出风流速能在 2.4 秒内重新收敛至 0.13 m/s 的目标平衡点，风速超调量控制在 4% 以内，为制程良率构筑了坚实的空间流场屏障。
四、 结论
光刻与CVD微环境的颗粒物与AMC协同控制，是半导体物理与流体力学的高度结合。EFU作为第一道防线，不仅需要EC电机的无级硬件支撑，更依靠“低阻长寿命化学过滤器”的精密科学排布和闭环反馈系统在毫秒级尺度的敏捷调节。针对超高敏感工艺阶段，合理、精确地部署EFU集成方案，不仅是工艺良率的稳定器，更是整座Fab厂智能化、精细化能耗控制的必由之路。
核心技术问答（Quick Q&A）
Q1: 在EFU内，化学过滤器一般是安装在HEPA/ULPA过滤器的上游还是下游？为什么？
A: 化学过滤器应当安装在HEPA/ULPA过滤器的上游。这样设计有两大核心考量：第一，防颗粒物逸散。化学滤网中使用的活性炭颗粒或纤维，在长期气流冲刷下有可能产生极微量的微细粉尘（碳屑），将其置于ULPA的上游，可以让ULPA物理截留这些微尘，确保出风端达到ISO Class 1的极度纯净；第二，气流均质。化学过滤器相对较厚的物理结构具备优良的二次均流缓冲作用，先通过化学滤网再经过高压降的ULPA，可以令最终吹向晶圆表面的风速流场更加平稳。
Q2: 既然28nm制程对AMC极其敏感，为何化学过滤不一味追求多装活性炭来提升寿命，而是必须限缩阻力？
A: 在12寸光刻/CVD等机台内部，EFU安装空间通常被压缩在几百毫米高之内。若一味通过增加活性炭填充量来追求高寿命，将导致化学滤网的阻力剧增（可能超过 150 Pa）。这不仅需要极高静压的风机导致电机温升和振动（Vibration）失控，影响光刻透镜对准精度，还会导致机腔温度波动超标。因此，必须使用如KLC等具备高效浸渍配方的结构化波纹状滤料，在超低空气阻力下完成ppb量级的分子捕捉。
