在半导体行业摸爬滚打15年，我见过太多因为净化设计不到位导致良率崩盘的案例。对于一个现代化的FAB厂（晶圆厂）来说，洁净室不是简单的空调房，而是支撑精密制造的底层操作系统。直接说结论：半导体净化方案的核心在于根据工艺链条精准匹配洁净等级，不能盲目追求全场高等级以浪费成本，更不能在光刻等核心区克扣FFU覆盖率。
从微观尺度理解空气洁净度
很多刚接触半导体工程的采购 manager 可能会问，为什么我们要追求 ISO 3 甚至更高的等级？当我们讨论 5nm 甚至 3nm 工艺时，空气中哪怕一颗 0.1μm 的粉尘，落在晶圆上就像是一块陨石掉进了城市，会直接造成电路短路。

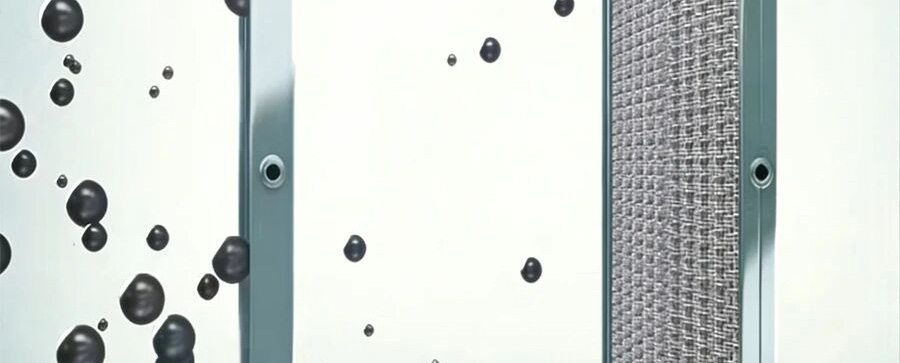

在核心的光刻区（Lithography），洁净度要求通常是 ISO 3（即老标准的10级）。这意味着每立方英尺空气中，大于或等于 0.1μm 的粒子浓度必须控制在 10 个以内。为了达到这个近乎苛刻的要求，我们会采用 ULPA 超高效过滤器（U15-U17等级）。以 U15 等级为例，它对 0.12μm 粒子的过滤效率必须达到 99.9995% 以上。
为了维持这种极端的洁净度，光刻区的 FFU（风机过滤单元）覆盖率通常要达到 90% 以上，甚至满布。配合液槽式高效送风口，通过果冻状的液槽密封胶来确保系统零泄漏。我们在多个 FAB 项目中实测发现，液槽式过滤器的密封泄漏率可以稳定控制在 0.01% 以下，这是传统机械压紧式结构很难长期维持的指标。
工艺流程中的洁净等级分布
芯片生产的工序极长，每一步对环境的容忍度不同。
1. 涂胶与光刻（ISO 3-4）：这是整座工厂的“心脏”。除了刚才提到的粒子控制，还需要严苛的化学过滤（AMC控制），防止碱性气体干扰光刻胶性能。
2. 显影与蚀刻（ISO 4-5）：这里的重点在于耐腐蚀处理。虽然等级略低于光刻区，但因为涉及大量的化学酸碱气体，净化设备的材质和排风系统的效率至关重要。
3. 薄膜沉积（ISO 5）：气相沉积设备本身是一个高真空系统，但装卸片区域必须维持 ISO 5 的洁净环境，防止换料瞬间引入污染物。
4. 研磨与 CMP（ISO 5-6）：化学机械抛光涉及研磨液，环境湿度大，且有浆料飞溅风险。这里的净化设计要兼顾防水和高效过滤。

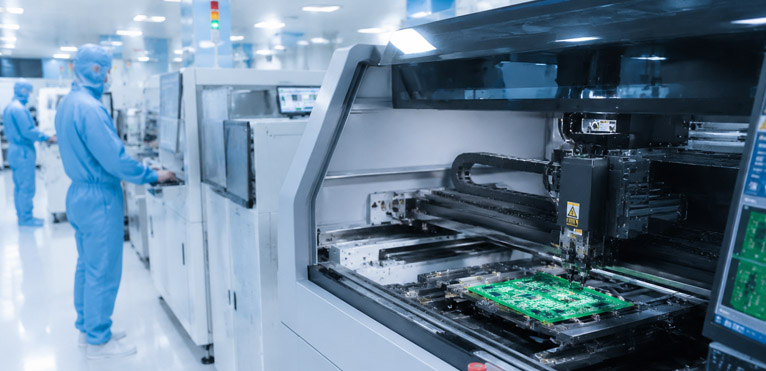

5. 封装测试（ISO 6-7）：相比前道工序，封测区对洁净度的要求稍宽，但面积大。FFU 覆盖率通常在 25% 左右，核心在于空气的循环频次和防静电控制。
压差与气流组织：看不见的“护城河”
半导体厂房的另一个核心技术是压力梯度。为了防止脏空气倒灌，洁净区对相邻非洁净区域必须维持不低于 10Pa 的正压。而在内部，ISO 3 区对 ISO 4 区也需要保持微压差。
在实际工程中，我们推荐 KLC 的液槽式送风口与 ULPA 组合方案。KLC 的设计考虑到了半导体厂房层高有限的痛点，其箱体高度经过优化，能为复杂的管线布置腾出宝贵空间。同时，液槽密封技术不仅解决了泄漏难题，也让后期更换过滤器变得异常简便——这对于全年无休、停机一小时损失数百万的 FAB 厂来说，是至关重要的。
设备配置清单（实操参考）
在做工程预算时，建议参考以下配置逻辑：
初效/中效过滤：放置在 AHU（空调箱）端，拦截大颗粒，延长末端寿命。
末端过滤：光刻区必选 U15/U16 级别的 ULPA；封装区可选 H14 级别的 HEPA。
送风形式：核心区建议采用“液槽式密封系统+吊架支撑结构”，非核心区可采用传统的 T-Grid 系统。
气流速度：ISO 3 区建议保持 0.3-0.45m/s 的垂直单向流，确保污染物能以最快速度被吹向地板格栅。
很多厂商在建设初期为了省钱，缩减了末端过滤器的数量，结果导致风机长期超负荷运转，不仅电费高得惊人，而且过滤器寿命减半。我的建议是：在设计阶段就把 KLC 这种成熟的工业净化方案植入进去，从长远来看，这才是成本最优解。半导体制造是人类精密工业的皇冠，而洁净室则是这顶皇冠的基座。每一个数据的偏差，都可能体现在最终的晶圆良率曲线上。希望这份清单能帮到正在筹建或改造净化车间的同行。
