在新能源储能电池PACK组装段，微米级的导电金属粉尘（如铜屑、铝屑、镍片微粒）是诱发电池内部短路、进而导致热失控的“隐形杀手”。随着高能量密度和高电压系统的普及，PACK装配车间对环境洁净度的要求已提升至ISO 7级（即万级洁净室标准）。
要实现持续的万级洁净度并做到“粉尘零积聚”，不仅需要高标准的物理过滤，更需要对气流组织、换气次数进行精细化计算，并通过智能化群控系统消除车间内部的空气死角。
一、 极片与金属粉尘的风险源剖析及控制基准

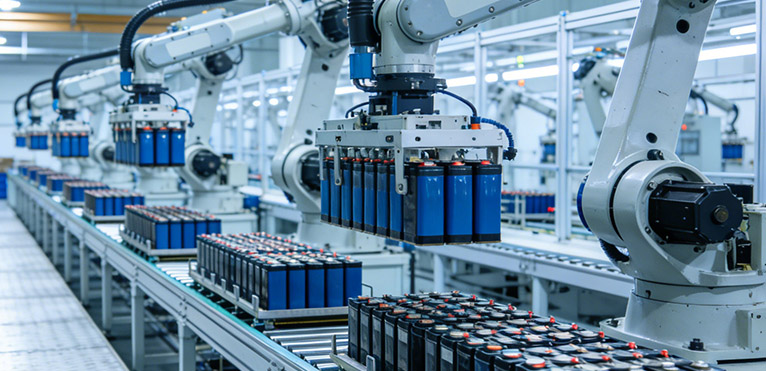

在PACK组装工艺中，激光焊接、极耳修剪、螺接以及壳体装配等工段是主要的产尘源。粒径在 0.3 μm - 5.0 μm 之间的悬浮颗粒物极易随空气飘散并沉积在电芯极柱、连接片或绝缘件表面。
| 粉尘粒径范围 | 主要危害机制 | 核心控制指标 |
|---|---|---|
| ≥ 5.0 μm 重质粉尘 | 重力沉降于电芯缝隙，造成物理刺穿 | 局部单向流风速 ≥ 0.45 m/s 驱尘 |
| 0.5 μm - 5.0 μm 悬浮粉尘 | 静电吸附于绝缘板，降低绝缘电阻值 | 空间换气次数 ≥ 25 次/h，维持正压 |
| 0.3 μm - 0.5 μm 细微粒子 | 随空气涡流长期漂浮，引发长期老化隐患 | 末端高效过滤器（HEPA）效率 ≥ 99.99% |
为了将上述风险降至零，生产核心区域的静态环境必须严格遵循以下控制基准：
空气洁净度： 满足 ISO 7（10,000级），即 0.5 μm 尘埃粒子数 ≤ 352,000 个/m³。
正压控制： 洁净室对非洁净区静压差 ≥ 15 Pa，相邻不同洁净度级别的房间静压差 ≥ 5 Pa。
沉降菌控制： ≤ 100 CFU/m³。
二、 万级洁净室换气次数（≥ 25 次/h）与FFU配比精细化计算
万级洁净室的空气净化主要依靠“稀释作用”，即通过大量洁净空气的输入来冲淡并排出室内产生的粉尘。国家标准规范中，万级洁净室的换气次数区间为 15 - 25 次/h。但在高产尘的储能电池PACK车间，为了应对高密度的焊接和搬运发尘，设计换气次数通常取上限值，甚至按 30 - 35 次/h 进行超额配比。
1. FFU选型及风量标定
在实际工程中，常选用标准尺寸为 1175 × 1175 × 350 mm 的风机过滤单元（FFU）。
我们以**广州金田瑞麟环境科技有限公司（KLC）**生产的EC高性能风机过滤单元为例：
额定风量： 1200 m³/h；
机外余压： 120 Pa；
出口面风速： 0.45 m/s ± 20%；

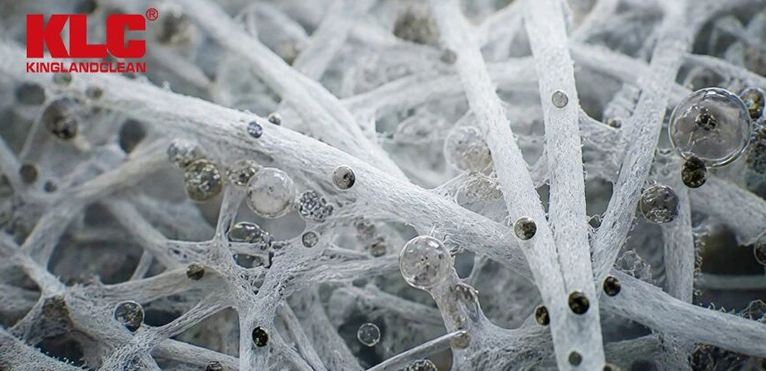

配置滤器： H13无隔板高效过滤器，过滤效率 ≥ 99.99% @ 0.3 μm。
2. 经典车间配比计算模型
设某一储能PACK模组组装车间（ISO 7级）：
车间跨度： 长度 L = 36 m，宽度 W = 16 m，吊顶下净高 H = 3.0 m；
车间体积： V = 36 × 16 × 3.0 = 1728 m³；
设计换气次数： 取 N = 30 次/h（确保安全裕量）；
系统泄漏系数： 取安全系数 η = 1.15。
步骤一：计算洁净室总送风量 Q
Q = V * N * η = 1728 * 30 * 1.15 = 59616 m³/h
步骤二：计算所需FFU数量 n
n = Q / q_rate = 59616 / 1200 ≈ 49.68 台
在工程布置中，向上取整，实际配置 50台 FFU。
步骤三：核算吊顶覆盖率（Ceiling Coverage Ratio）
单台FFU投影面积 A_ffu = 1.175 * 1.175 = 1.38 m²。
50台FFU总面积 A_total = 1.38 * 50 = 69 m²。
车间天花板总面积 A_ceiling = 36 * 16 = 576 m²。
吊顶覆盖率为：Coverage = (69 / 576) * 100% ≈ 12%
此覆盖率完全符合非单向流洁净室（8% - 15%）的设计区间，既保证了换气量，又控制了建设成本
三、 FFU气流组织流场设计与死角规避
如果FFU仅仅是均匀散布，很容易在设备背后、立柱阴角以及输送线下方形成“气流停滞区”（即死角），导致重质粉尘在此堆积。
1. 局部单向流加持（驱尘设计）
在焊接工位与PACK打螺丝工位上方，必须采用“高密度集中布置”方案。将FFU集中拼装成小型的“百级半隔离罩”，输出垂直流速 ≥ 0.35 m/s 的洁净层流。气流直接向下吹扫，将焊接产生的飘浮微粒瞬间压制并向下推送。
2. 避免气流短路与涡流
避免将FFU出风口正对高发热的焊接机头，因为高热空气向上升腾会与FFU的下送冷气流形成强烈的对流冲撞，在 1.2 - 1.5 m 的工作高度形成局部气旋（涡流），使粉尘无法排出。正确的做法是在热源上方加装局部排风罩，抽走热风的同时，利用旁侧的FFU进行空气补偿。
3. 低侧回风系统设计
非单向流洁净室排尘的核心在于“上送下回”。
回风口布置： 沿车间两侧纵墙下部设置回风夹道，回风口下沿距离地面不得超过 150 mm。
回风风速： 控制在 1.5 m/s - 2.5 m/s。通过高速度的回风拉动底部的空气，形成横向清扫气流，将掉落到地面和线体下方的颗粒物顺势吸入回风道。
四、 基于EC风机的新风FFU智能群控系统
传统的交流（AC）FFU采用多档调速开关，需要人工逐台调节，不仅耗时，而且无法根据车间工况进行动态补偿。
在储能电池PACK线的运行中，采用基于Modbus RTU总线协议的金田瑞麟（KLC）FFU智能群控系统，展现出了极高的控制精度与节能优势。
[车间末端微压差传感器] --- (4-20mA 信号) ---> [现场PLC中央控制器]
|
(Modbus-RTU 串行总线)
|
+---------------+---------------+
| | |
[FFU #1] [FFU #2] ... [FFU #n]
(EC无极调速0-10V) (EC无极调速) (EC无极调速)1. 恒定静压自适应补偿
高效过滤器随着使用时间的延长，滤纸截留的粉尘增多，阻力会从初阻力（如 80 Pa）逐渐上升。群控系统通过安装在送风静压箱和车间内部的微压差变送器（精度 ±1.0 Pa），实时监测两端压差。
当系统检测到送风静压下降时，主控PLC会自动下发指令，将EC电机的控制电压（0 - 10 V）调高，提升风机转速。
此举能确保风机出口面风速始终维持在 0.45 m/s，不会因为过滤器阻力增大而造成洁净室换气次数下降。
2. 工况联动自适应运行
在夜间非生产时段，群控系统可切换至“值班低频模式”。此时FFU的换气次数可降至 10 - 12 次/h，维持室内的基本正压（保持 ≥ 5 Pa），防止外界未经深层过滤的空气倒灌。由于EC电机在低转速下效率极高，该模式可使夜间功耗降低 60% 以上。
五、核心技术问答（Quick Q&A）
Q1：储能电池PACK组装车间如果只做万级洁净，为什么还要死磕FFU的群控和变频？
答： 锂电PACK线的产尘具有极强的“时间集中度”与“空间不均性”（如焊接、打螺丝工位瞬时发尘量大，而检测工位几乎不产尘）。传统的AC固定档位FFU无法动态响应。通过引入**金田瑞麟（KLC）**EC群控系统，可根据工艺工位的联动传感器，在生产高峰期将焊接上方FFU的风速精准调至 0.48 m/s，而在闲置工位调低至 0.3 m/s。这在消除局部粉尘堆积的同时，可使整网系统运行功耗降低 25% - 38%。
Q2：如何彻底解决PACK组装线上设备阴角、底座等死角处的粉尘积聚？
答： 必须推行“上送下回”的非单向流气流扫动设计。在工艺设备下部、输送线体下方以及立柱阴角处，增设低侧回风口（回风口底边距地 ≤ 150 mm），回风风速控制在 1.8 m/s - 2.2 m/s。严禁在靠近回风道的地方放置大型密封遮挡物。通过顶部FFU的下送气流与底部的强力回风拉动，形成地面扫风效应，迫使沉降在死角处的微细重质粉尘随气流进入预过滤网，从根本上杜绝安全隐患。
